Máy hiện sóng kỹ thuật số cầm tay
+ Giao diện USB Type-C, hỗ trợ sạc dự phòng, hỗ trợ kết nối phần mềm PC
+ Chức năng tự hiệu chuẩn
+ Hỗ trợ SCPI, tạo điều kiện phát triển thứ cấp
Máy hiện sóng cầm tay dòng HDS200 2-CH
* Máy hiện sóng + đồng hồ vạn năng + máy tạo dạng sóng, đa chức năng trong một
*3.5-Màn hình LCD màu có độ phân giải cao, độ tương phản cao, thích hợp sử dụng ngoài trời
* Nguồn pin lithium 18650, cung cấp thời gian làm việc lên tới 6 giờ
*Giao diện USB Type-C, hỗ trợ sạc dự phòng, hỗ trợ kết nối phần mềm PC
*Chức năng tự hiệu chuẩn
*SCPI được hỗ trợ, tạo điều kiện phát triển thứ cấp
Nhiều chức năng trong một
Máy hiện sóng
+ Tốc độ làm mới dạng sóng tối đa 10,000 wfms/s
+ Đầu vào kênh kép, băng thông lên tới 70 MHz, tối đa.
tốc độ lấy mẫu thời gian thực 250MSa/s
+ Độ dài bản ghi tối đa 8k
+ Chức năng đo con trỏ
+ Nhiều chức năng đo tự động
+ Hàm XY
+ Chức năng tự động cài đặt một phím, dễ phát hiện và gỡ lỗi
Đồng hồ vạn năng
Số lượng + 20,000, RMS thực
+ Đo điện áp, dòng điện, điện trở, diode, điện dung, đo thông mạch
+ Chức năng phạm vi tự động, dễ dàng phát hiện và gỡ lỗi
+ Điện áp vào tối đa AC 750V, DC 1000V
+ Đầu vào độc lập của đồng hồ vạn năng và máy hiện sóng
+ Chức năng giữ giá trị đọc
+ Chức năng đo tương đối
Máy phát dạng sóng(Chỉ dành cho HDS242S & HDS272S)
+ Tần số đầu ra tối đa 25 MHz
+ Đầu ra hình sin, hình vuông, đường dốc, xung và các dạng sóng đặc biệt tích hợp
Độ phân giải tần số + 0.1Hz
+ 14-độ phân giải dọc bit, tốc độ lấy mẫu cao 125MSa/s
+ 8k độ dài dạng sóng
+ Biên độ đầu ra tối đa 5Vpp
Kích thước nhỏ, chức năng mạnh mẽ
Quản lý năng lượng xuất sắc
Tiêu thụ điện năng toàn diện cực thấp dưới 3W. Được cung cấp năng lượng bởi pin lithium 4400mAh, hoạt động liên tục trong khoảng 6 giờ. Một pin duy nhất có thể cung cấp năng lượng bình thường. Thay pin dễ dàng.
Giao diện USB Type-C có thể được sạc bằng bộ chuyển đổi hoặc sạc dự phòng và hỗ trợ kết nối phần mềm PC.
Hiệu suất máy hiện sóng tuyệt vời
|
Hai mua lạichế độ hoạt độngPhát hiện đỉnh được sử dụng để phát hiện gờ gây nhiễu và khả nănggiảm sự nhầm lẫn. |
|
|
Làm mới cao, lưu trữ sâu Tốc độ làm mới tối đa 10,000 wfms/s, độ dài bản ghi 8k, dễ dàng ghi lại đặc biệtvà các sự kiện có xác suất thấp. |
|
|
7 loại đo lường tự động Tần số, Chu kỳ, Biên độ, Tối đa, Tối thiểu, Trung bình và PK-PK. Tối đa 6 phép đo tự động có thể được hiển thị trên màn hình cùng một lúc. |
|
|
Chức năng đo con trỏ Hỗ trợ đo chênh lệch điện áp giữa các con trỏ (△V) và chênh lệch thời gian giữa các con trỏ (△T). |
|
|

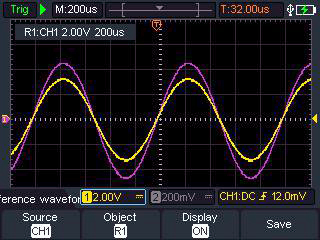

Chức năng lưu Lưu 4 cài đặt, 4 dạng sóng tham chiếu, 4 hình ảnh dạng sóng, 4 tệp dạng sóng CSV.Dạng sóng tham chiếu có thể được hiển thị trên cùng màn hình với dạng sóng đo được, thuận tiện cho việc so sánh dạng sóng. Kết nối với máy tính thông qua giao diện USB Type-C, máy tính có thể nhận dạng máy hiện sóng dưới dạng ổ flash USB và bạn có thể truy cập hình ảnh hoặc tệp dạng sóng CSV để xem, phân tích hoặc chia sẻ dữ liệu dạng sóng. |
|
20,000 Đếm Đồng hồ vạn năng với True RMS
Hỗ trợ đo điện áp, dòng điện, điện trở, diode, điện dung và kiểm tra tính liên tục.
20,{1}} số đếm, đồng hồ vạn năng chuyên nghiệp có độ chính xác cao, hỗ trợ đo giá trị tương đối.
Chức năng tạo dạng sóng
Đầu ra hình sin, hình vuông, đường dốc, xung và dạng sóng đặc biệt tích hợp.
Hỗ trợ 8 dạng sóng đặc biệt tích hợp, bao gồm Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlT, AmpAlT.(Chỉ dành choHDS242S & HDS272S)
Thông số kỹ thuật
| Người mẫu | HDS242 | HDS272 | HDS242S | HDS272S |
| Băng thông | 40 MHz | 70 MHz | 40 MHz | 70 MHz |
| Kênh truyền hình | 2-Máy hiện sóng CH | 2-Máy tạo dao động CH+1-Máy tạo CH | ||
| Tỷ lệ mẫu | 250MSa/giây | |||
| Mô hình mua lại | Bình thường, Phát hiện đỉnh | |||
| Độ dài bản ghi | 8K | |||
| Trưng bày | Màn hình LCD 3.5-inch | |||
| Tốc độ làm mới dạng sóng | 10,000 wfrms/s | |||
| Khớp nối đầu vào | DC, AC và mặt đất | |||
| Trở kháng đầu vào | 1 MΩ±2%, song song với 16pF±10pF | |||
| Các yếu tố suy giảm đầu dò | 1X,10X,100X,1000X,10000X | |||
| Tối đa. điện áp đầu vào | 400V (DC+AC, PK-PK, trở kháng đầu vào 1MΩ) (suy giảm đầu dò 10:1) | |||
| Giới hạn băng thông (điển hình) | 20 MHz | |||
| Tỷ lệ ngang | 5ns/div - 1000s/div, từng bước 1 - 2 - 5 | |||
| Độ nhạy dọc | 10mV/div - 10V/div | |||
| Độ phân giải dọc | 8 bit | |||
| Loại kích hoạt | Bờ rìa | |||
| Chế độ kích hoạt | Tự động, Bình thường, đơn | |||
| Đo lường tự động | Khoảng thời gian, Tần suất, Trung bình, PK-PK, Tối đa, Tối thiểu | |||
| Đo con trỏ | ΔV, ΔT, ΔT&ΔV giữa các con trỏ | |||
| Phương thức giao tiếp | USB Loại C | |||
「Đồng hồ vạn năng」Thông số kỹ thuật (Tiêu chuẩn)
| Tối đa. Nghị quyết | 20,{1}} đếm |
| Chế độ kiểm tra | Kiểm tra điện áp, dòng điện, điện trở, điện dung, điốt và liên tục |
| Trở kháng đầu vào | 10MΩ |
| Điện áp đầu vào tối đa | AC 750V% 2c DC 1000V |
| Dòng điện đầu vào tối đa | DC % 3a 10A AC % 3a 10A |
| Điốt | 0 - 2V |
「Bộ tạo dạng sóng」Thông số kỹ thuật(Chỉ dành cho HDS242S & HDS272S)
Đầu ra tần số |
Sin | 0.1Hz - 25 MHz |
| Quảng trường | 0.1Hz - 5 MHz | |
| Con dốc | 0.1Hz - 1 MHz | |
| Xung | 0.1Hz - 5 MHz | |
| Bất kỳ | 0.1Hz - 5 MHz | |
| Tốc độ lấy mẫu | 125MSa/giây | |
| Kênh | 1-CH | |
| Phạm vi biên độ | 20 mVpp - 5 Vpp | |
| Độ dài dạng sóng | 8K | |
| Độ phân giải dọc | 14 bit | |
| Trở kháng đầu ra | 50Ω | |
Phụ kiện và bao bì
Giới thiệu về OWON
Từ năm 1990, Lilliput bước chân vào lĩnh vực sản phẩm điện tử, dòng sản phẩm đầu tiên là LCD màu mini.
Thuộc sở hữu của Lilliput, dòng sản phẩm OWON SmartTest được tạo ra để “Đáp ứng nhu cầu của bạn” trong lĩnh vực thiết bị kiểm tra và đo lường.
Qua 2 thập kỷ nỗ lực, Lilliput dần phát triển thành một tập đoàn, bao gồm 3 dòng sản phẩm - màn hình LCD màu mini, thiết bị kiểm tra và đo lường, và hệ thống quản lý năng lượng gia đình.
Sản phẩm OWON có thể được tìm thấy ở Châu Á, Bắc Mỹ, Châu Âu, Nam Mỹ, Châu Đại Dương và Châu Phi, với các đối tác toàn cầu được thành lập tại hơn 80 quốc gia/khu vực.
Lilliput (OWON) không ngừng nỗ lực để trở thành một trong những nhà sản xuất thiết bị đo lường và thử nghiệm hàng đầu trên toàn thế giới.
Người mẫu |
HDS242 |
HDS272 |
HDS2102 |
HDS2202 |
HDS242S |
HDS272S |
HDS2102S |
HDS2202S |
||
|
Băng thông |
40 MHz |
70 MHz |
100 MHz |
200 MHz |
40 MHz |
70 MHz |
100 MHz |
200 MHz |
||
|
Kênh truyền hình |
2-Máy hiện sóng CH |
2-Máy tạo dao động CH+1-Máy tạo CH |
||||||||
|
Tỷ lệ mẫu |
250MSa/giây |
500MSa/giây |
1GSa/s |
250MSa/giây |
500MSa/giây |
1GSa/s |
||||
| Mô hình mua lại |
Bình thường, Phát hiện đỉnh |
|||||||||
|
Độ dài bản ghi |
8K |
|||||||||
|
Trưng bày |
Màn hình LCD 3.5-inch |
|||||||||
|
Tốc độ làm mới dạng sóng |
10,000 wfrms/s |
|||||||||
|
Khớp nối đầu vào |
DC, AC và mặt đất |
|||||||||
|
Trở kháng đầu vào |
1 MΩ±2%, song song với 16pF±10pF |
|||||||||
|
Các yếu tố suy giảm đầu dò |
1X,10X,100X,1000X,10000X |
|||||||||
|
Tối đa. điện áp đầu vào |
400V (DC+AC, PK-PK, trở kháng đầu vào 1MΩ) (suy giảm đầu dò 10:1) |
|||||||||
|
Giới hạn băng thông (điển hình) |
20 MHz |
|||||||||
|
Tỷ lệ ngang |
5ns/div - 1000s/div, từng bước 1 - 2 - 5 |
2ns/div - 1000s/div, từng bước 1 - 2 - 5 |
5ns/div - 1000s/div, từng bước 1 - 2 - 5 |
2ns/div - 1000s/div, từng bước 1 - 2 - 5 |
||||||
|
Độ nhạy dọc |
10mV/div - 10V/div |
|||||||||
|
Độ phân giải dọc |
8 bit |
|||||||||
|
Loại kích hoạt |
Bờ rìa |
|||||||||
|
Chế độ kích hoạt |
Tự động, Bình thường, đơn |
|||||||||
|
Đo lường tự động |
Tần số, Chu kỳ, Biên độ, Tối đa, Tối thiểu, Trung bình, PK-PK |
|||||||||
|
Đo con trỏ |
ΔV, ΔT, ΔT&ΔV giữa các con trỏ |
|||||||||
|
Phương thức giao tiếp |
USB Loại C |
|||||||||
「Đồng hồ vạn năng」Thông số kỹ thuật(Tiêu chuẩn)
| Tối đa. Nghị quyết | 20,{1}} đếm |
| Chế độ kiểm tra | Kiểm tra điện áp, dòng điện, điện trở, điện dung, điốt và liên tục |
| Trở kháng đầu vào | 10MΩ |
| Điện áp đầu vào tối đa | AC 750V% 2c DC 1000V |
| Dòng điện đầu vào tối đa | DC % 3a 10A AC % 3a 10A |
| Điốt | 0 - 2V |
「Bộ tạo dạng sóng」Thông số kỹ thuật(Chỉ dành cho HDS242S, HDS272S, HDS2102S, HDS2202S)
Đầu ra tần số |
Sin | 0.1Hz - 25 MHz |
| Quảng trường | 0.1Hz - 5 MHz | |
| Con dốc | 0.1Hz - 1 MHz | |
| Xung | 0.1Hz - 5 MHz | |
| Bất kỳ | 0.1Hz - 5 MHz | |
| Tốc độ lấy mẫu | 125MSa/giây | |
| Kênh | 1-CH | |
| Phạm vi biên độ (trở kháng cao) | 20 mVpp - 5 Vpp | |
| Độ dài dạng sóng | 8K | |
| Độ phân giải dọc | 14 bit | |
| Trở kháng đầu ra | 50Ω | |
