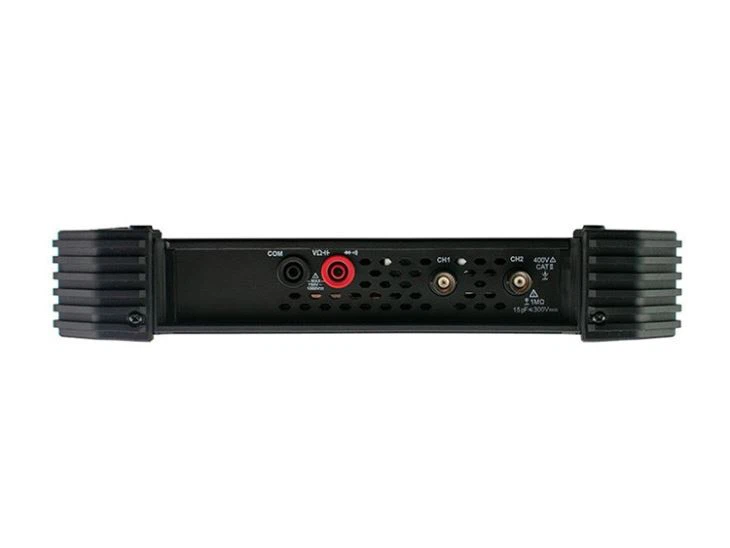

Máy hiện sóng lưu trữ kỹ thuật số máy tính bảng TAO3000 2-CH







Các chi tiết cụ thể













Nhiều lợi thế











Dòng TAO3000 được tích hợp sẵn4½ chữ sốvạn năng,có giao diện vạn năng được hiển thị trên cùng một màn hình cùng với máy hiện sóng.

Ngoài ra, đồng hồ vạn năng còn cung cấp chức năng ghi dữ liệu, cho phépviệc ghi dữ liệu mở rộngtrong một thời gian dài. Sau đó, bạn có thể xuất dữ liệu đã ghi này sang tệp CSV một cách thuận tiện để phân tích và tham khảo thêm.





Tiếng ồn nền thấpcho phép máy hiện sóng có khả năng đo tín hiệu nhỏ tốt hơn.

Dung lượng lưu trữ caocho phép máy hiện sóng thu được tín hiệu dài hơn.

Tốc độ làm mới caocho phép máy hiện sóng ghi lại chi tiết dạng sóng và các sự kiện đặc biệt.



Độ ồn nền thấp Chiều dài bản ghi 40M

Tốc độ làm mới 45000 wfms/s, dễ dàng ghi lại những khoảnh khắc đặc biệt, và các sự kiện có xác suất thấp









Máy hiện sóng cầm tay dòng TAO3000 hỗ trợ nhiều chế độ kích hoạt,

bao gồm Edge, Video, Pulse, Slope, Runt, Windows, Timeout, I2C, SPI,

RS232/UART, CAN và Nth Edge.









Mã hóa bus nối tiếp có sẵn trong I2C, SPI,

RS232/UART và CÓ THỂ.























Hỗ trợ +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, Hàm do người dùng xác định, bộ lọc kỹ thuật số (thông thấp, thông cao, thông dải, từ chối băng tần).



























Mô-đun Wi-Fi tích hợp, người dùng có thể kết nối với TAO3000 thông qua thiết bị di động, thực hiện hiển thị và điều khiển cùng một màn hình, lưu trữ và xem dữ liệu dạng sóng thông qua ứng dụng, chia sẻ với bạn bè, thực hiện phân tích cộng tác và hoàn thành công việc thành công.

























Loại cầm tay:Mặt sau được trang bị đai đàn hồi chống rơi.

























Loại khung:Với giá đỡ, nó có thể được đặt trên bàn

























Loại ba lô:Ba lô ngoài trời tùy chọn



















Phụ kiện và bao bì







Người mẫu		VDS6102		VDS6102A
băng thông		100 MHz		100 MHz
kênh		Phạm vi 2CH + 1CH FG
Tỷ lệ mẫu		Tối đa 1GSa/s
thời gian tăng		Nhỏ hơn hoặc bằng 3,5 ns
Tỷ lệ ngang		5ns/div-100s/div,từng bước 1-2-5
Chế độ lấy mẫu		mẫu, phát hiện đỉnh, trung bình
Độ dài bản ghi		10M
Khớp nối đầu vào		DC, AC, mặt đất
Trở kháng đầu vào		1 MΩ ± 2%, song song với 15 pF ± 5 pF
Độ nhạy dọc		2mV/div-5V/div
Độ phân giải dọc (A/D		8 bit		14 bit
Điện áp đầu vào tối đa		40 V (Đỉnh DC + AC)
Hệ số suy giảm đầu dò		1X,10X,100X,1000X
Cách ly kênh		50Hz: 100: 1,10 MHz: 40: 1
Nội suy		Tội lỗi(x)/x
Phạm vi dọc		±2 V (2 mV/div – 50 mV/div); ±20 V (100 mV/div – 500m V/div); ±40V (1V/div – 5V/div)
Phản hồi LF (AC, -3dB)		Lớn hơn hoặc bằng 5Hz (ở đầu vào, khớp nối AC, -3dB)
Loại kích hoạt		cạnh, video, độ dốc, xung
Tần số dòng/trường (video)		tiêu chuẩn được hỗ trợ: hệ thống phát sóng NTSC, PAL và SECAM
Chế độ kích hoạt		tự động, bình thường, đơn
Hình Lissajous	Băng thông	đầy đủ băng thông
	Độ lệch pha	±3 độ
Đo lường tự động		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Vượt quá, Preshoot, Freq, Chu kỳ, Thời gian tăng, Thời gian giảm, Độ trễ A→B, Độ trễ A→B, + Chiều rộng, -Chiều rộng, +Nhiệm vụ, - Nhiệm vụ
Phương thức giao tiếp		USB (Typ-c); LAN, WIFi (tùy chọn)
Sự tiêu thụ năng lượng		Nhỏ hơn hoặc bằng 8W
Kích thước (W×H×D)		190mm×120mm×18mm
Trọng lượng thiết bị		≈0,38 kg



Máy phát chức năng
Dạng sóng tiêu chuẩn	Sin ({{0}}.1 Hz - 5 MHz), Vuông（0.1 Hz-200 kHz), Đường dốc（1 Hz-10 kHz), Xung（1 Hz -10 kHz)
Đầu ra tần số	5 MHz
Tốc độ lấy mẫu	25M Sa/giây
Kênh	1
Độ phân giải dọc	10 bit
Phạm vi biên độ	10mVpp - 5Vpp
Phạm vi bù DC (AC+DC)	±2.5V
Trở kháng đầu ra	50 Ω (điển hình)
